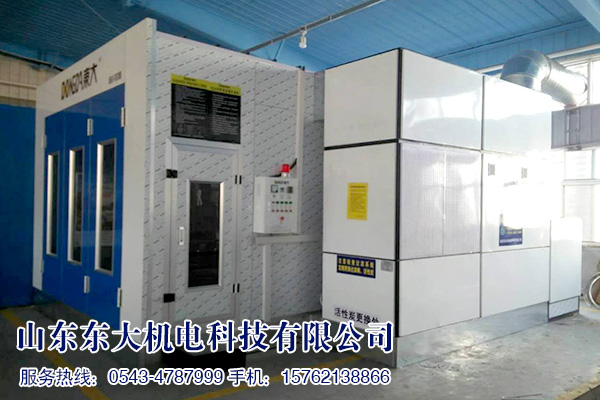

DD-3000型喷烤漆房配置表

房体外径

7000×5400×3300mm（L×W×H）

房体内径

6900×3900×2500mm（L×W×H）

大    门

1、无包边钣金大门，由外加保护膜的钢板及内置骨架制成，美观耐用，方形自锁式铝合金观

   察窗，钣金门专用豪华插销，方管导向柱，铝合金铰链；

2、密封槽盒配套专用密封胶条；

3、门洞：3000×2480mm(W×H)。

工 作 门

1套，700×1800mm（W×H），豪华铝合金包边，配套压力锁和玻璃观察窗；

房    体

1、墙板采用插口型防火岩棉复合板，插口处加钢带封条，以提高抗压强度，外侧粘覆专用保护膜，以提高防腐耐锈能力，延长使用寿命，厚度50mm,里外δ=0.5mm彩钢板；

2、内填物:防火岩棉，岩棉容重120公斤。

3、房体顶板采用厚度0.8mm镀锌钢板折弯而成，防火效果优。

4、房体边框采用镀锌钢板折弯制成，抗压密封效果好。

地    台

1、地台采用镀锌钢板冲孔、机压、成型及镀锌方管拼装，高300mm，安装规范，坚实耐用；

2、中间配置二道地格栅三道防滑板【或二道地格栅三道防滑板】，结构合理、坚固耐用。

3、采用机制压焊地格栅30×5扁钢，保证承重，镀锌防锈处理，

4、花纹板底部焊接加强筋；工作人员操作舒适。

送 排 风

系    统

1、风机箱与主房体为隔离式结构，大幅度减小房体震动；

2、风机箱由喷涂型材及外加保护膜的钢板制成，提高防锈能力，延长使用寿命；

3、风机箱尺寸：3000*1300*3200（L*W*H），超大风机箱能充分满足烤房进排风需求；

4、高位置送风机组大幅度提高风机送风效率；

5、送风机组采用2台双进风离心式风机。风机型号：YDW-4.5M；单台功率：3KW；

6、排风机组采用1台涡轮单进风高压风机。风机型号：DDF；单台功率：5.5KW。

排 风 管

参    数

1、排风管由优质镀锌钢板及专业设备制成的法兰组成；

2、排风管总数量：2节直管、1个弯头。

加热系统

配8套双开门豪华远红外加热器，每支3管×8=24千瓦，（东大烤房专用远红外烤灯管）。

过滤系统

1、进风口初级过滤,为意大利技术生产，有效捕捉大于10um的尘粒。

2、顶部高效过滤，为荷兰技术生产，可高效捕捉大于4um的尘粒，捕捉率高达≥98%，内嵌式滤棉托架（极高效、方便更换过滤棉）。

照明系统

顶灯8组×3支=24支×16W，LED灯管，灯管横向，光照度：≥800LUX。

电控系统

豪华电箱设有：时间设定、温度设定、喷漆、烤漆、照明、电源、急停开关等。

空载风速

≥0.3m/s。

电    源

380V/3相/50HZ

最高温度

55℃

总 功 率

37KW

颜    色

可选：海蓝、绯红、桔红、白灰等。
