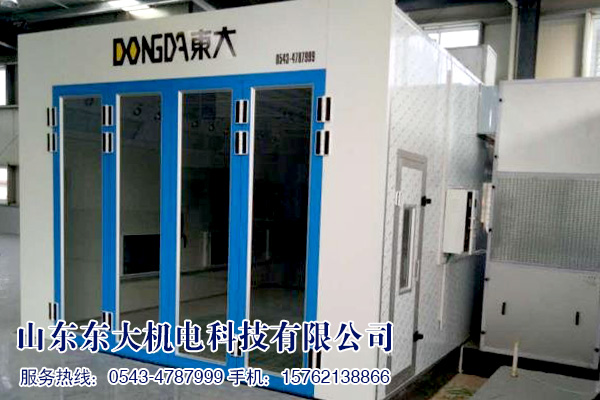

DD-7000水性、油性漆两用型喷烤漆房配置参数

房体外径

7000×5300×3300mm（L×W×H）

房体内径

6900×3900×2500mm（L×W×H）

大    门

1、玻璃大门，由内置骨架制成，美观耐用，玻璃门专用豪华插销，方管导向柱，铝合金铰链。

2、密封槽盒配套专用密封胶条；

3、门洞尺寸：【宽*高】=3000×2480mm；

工 作 门

1套，尺寸：700×1800mm（W×H），豪华玻璃门，配套压力锁和玻璃观察窗；防止房内压力超过正常数值而损坏烤房，安全耐用。

房    体

1、墙板采用插口型防火岩棉复合板，插口处加钢带封条，以提高抗压强度，外侧粘覆专用保

护膜，以提高防腐耐锈能力，延长使用寿命，厚度50mm,里外δ=0.5mm彩钢板；

2、内填物:防火岩棉，岩棉容重120公斤。

3、房体顶板采用厚度0.8mm镀锌钢板折弯而成，防火效果优。

4、房体边框采用镀锌钢板折弯制成，抗压密封效果好。

地    台

1、地台采用镀锌钢板冲孔、机压、成型及镀锌方管拼装，高300mm，安装规范，坚实耐用；

2、中间配置二道地格栅三道防滑板【或二道地格栅三道防滑板】，结构合理，坚固耐用。

3、采用机制压焊地格栅30×5扁钢，保证承重，镀锌防锈处理，

4、花纹板底部焊接加强筋；工作人员操作舒适。

送 排 风

系    统

1、风机箱与主房体为隔离式结构，大幅度减小房体震动、噪音，

2、风机箱由喷涂型材及外加保护膜的钢板制成，提高防腐耐锈能力，延长使用寿命。

3、风机箱尺寸：4400*1300*3200（L*W*H），超大风机箱能充分满足烤房进排风需要；

4、高位置送风机组大幅度提高风机送风效率，

5、送风机组采用2台江苏恒康牌双进风离心式风机。风机型号：YDW-4.5M；单台功率：3KW；单台风量10000㎥/h,总送风量20000㎥/h.

6、排风机组采用1台欧式高压风机。风机型号：DDF；单台功率：7.5KW；风量30000/㎥/h.

7、水性漆送风系统采用两台双进风离心式风机。风机型号：YDW-4.5M；单台功率：0.8kw；单台风量：3500㎥/h

8、水性漆特制不锈钢专用送风嘴：36个。

9、配水性漆风量分流导管。

排 风 管

参    数

1、排风管由优质镀锌钢板及专业设备制成的法兰组成；

2、排风管总数量：垂直15米（含雨帽）φ600mm螺旋风管。

加热系统

配8组豪华纳米辐射加热器，每组3千瓦×8=24千瓦，（加热安全系数高）使用耐高温导线。最高工作温度55℃，热效率高达98%。

过滤系统

1、进风口初级过滤,为意大利技术生产，有效捕捉大于10um的尘粒。

2、顶部高效过滤，为荷兰技术生产，可高效捕捉大于4um的尘粒，捕捉率高达≥99%，内嵌式滤棉托架（极高效、方便更换过滤棉）。

3、烤房底部铺设玻璃纤维底棉，吸附漆雾中的粉尘和颗粒物。

环保装置

1、超大环保箱，内设一层玻璃纤维底棉，吸附漆雾中的粉尘和颗粒物。

2、环保箱中间设置一层厚度50mm的专用蜂窝活性炭，吸附废气中的苯系物。

3、采用高能高效磁感UV光氧催化废气处理方式，从而产生臭氧分子，彻底分解废气中的高分子化合物，降解转化为低分子化合物、二氧化碳和水，排放的废气达到《大气污染物综合排放标准》GB16297-1996国家标准；

照明系统

顶灯8组×3支=24支×16W，LED高效节能灯管，灯管横向，光照度：≥800LUX

电控系统

豪华配电箱设有：超温报警、缺项保护、热过载保护、时间设定、温度设定、喷漆、烤漆、照明，电源、急停开关等。

空载风速

≥0.3m/s

电    源

380V/3相/50HZ

最高温度

工作温度55℃

总 功 率

47KW

颜    色

可选：海蓝、大红、桔红、白色等
