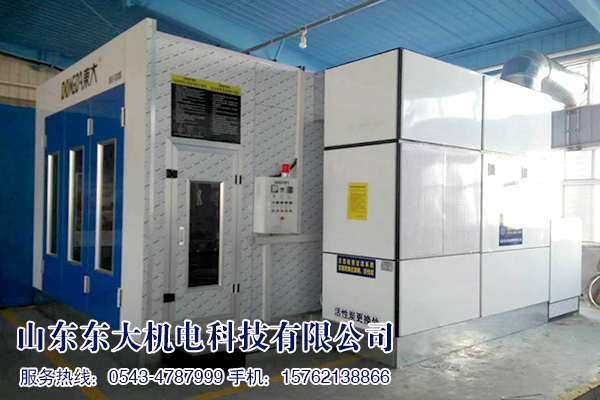

DD-3000型喷烤漆房配置表 |
2018-09-15 |
|
房体外径 |
7000×5400×3300mm(L×W×H) |
|
房体内径 |
6900×3900×2500mm(L×W×H) |
|
大 门
|
1、配3扇无包边钣金大门,由外加保护膜的钢板及内置骨架制成,美观耐用,方形自锁式铝 合金观察窗,钣金门专用豪华插销,方管导向柱,铝合金铰链; 2、密封槽盒配套专用密封胶条; 3、门洞:3000×2480mm(W×H)。 |
|
工 作 门 |
配1套铝合金包边工作门,700×1800mm(W×H),配套压力锁和玻璃观察窗; |
|
房 体 |
1、墙板采用插口型防火岩棉复合板,插口处加钢带封条,以提高抗压强度,外侧粘覆“东大” 专用保护膜,以提高防腐耐锈能力,延长使用寿命,厚度50mm,里外δ0.5mm彩钢板; 2、内填物:防火岩棉,岩棉容重120公斤。 3、房体顶板采用厚度0.8mm镀锌钢板折弯而成,防火效果优。 4、房体边框采用镀锌钢板折弯制成,表面高温喷塑处理,防锈抗压密封效果好。 |
|
地 台 |
1、地台采用镀锌钢板激光切割成型及镀锌方管拼装,高300mm,安装规范,坚实耐用; 2、中间配置三道地格栅二道防滑板,结构合理、坚固耐用。 3、采用机制压焊地格栅30×5扁钢,保证承重,镀锌防锈处理, 4、花纹板底部焊接加强筋;工作人员操作舒适。 |
|
送 排 风 系 统 |
1、风机箱与主房体为隔离式结构,大幅度减小房体震动及噪音; 2、风机箱由喷涂型材及外加保护膜的钢板制成,提高防锈能力,延长使用寿命; 3、风机箱尺寸:3500*1400*3200(L*W*H),超大风机箱能充分满足烤房进排风需求; 4、高位置送风机组大幅度提高风机送风效率; 5、送风机组采用2台双进风离心式风机。风机型号:YDW-4.5M;单台功率:3KW; 6、排风机组采用1台涡轮单进风高压风机。风机型号:DDF;单台功率:5.5KW。 |
|
排 风 管 参 数 |
1、排风管由优质镀锌钢板及专业设备制成的法兰组成; 2、排风管总数量:2节直管、1个弯头。 |
|
加热系统 |
配8组双开门豪华远红外加热器,每组8×3 Kw =24Kw。 |
|
过滤系统 |
1、进风口初级过滤,为意大利技术生产,有效捕捉大于10um的尘粒。 2、顶部高效过滤,为荷兰技术生产,可高效捕捉大于4um的尘粒,捕捉率高达≥98%,内嵌 式滤棉托架,方便更换过滤棉。 |
|
漆雾处理 |
烤房底部铺设玻璃纤维底棉,吸附漆雾中的粉尘和颗粒物。 |
|
照明系统 |
顶灯10组×3支=30支×24W,LED灯管,灯管横向,光照度:≥800LUX。 |
|
电控系统 |
豪华电箱设有:漏电保护、时间设定、温度设定、喷漆、烤漆、照明、电源、急停开关等。 |
|
空载风速 |
≥0.3m/s。 |
|
电 源 |
380V/3相/50HZ |
|
烤漆温度 |
55℃ |
|
喷漆功率 |
13KW |
|
烤漆功率 |
24KW |
